5G戶外基地臺應用 -電源供應器

瀏覽人數 : 689

文:吳振源/工程部
willard@meanwell.com


隨著5G時代的來臨，物聯網(Internet of Things)主流應用朝向家居與辦公室自動化、智能電表與智能能源、健康照護與智能醫療、安全追蹤與智慧交通以及自駕車與工業4.0應用等方面發展。


圖一 IoT裝置進入5G世代的主流應用



5G通訊三大關鍵技術為毫米波(mmWave)、大規模數組天線技術(Massive MIMO)以及小型基地臺(Small Cell)。毫米波技術具有大帶寬、低延遲與高傳輸速率等三大特性，大帶寬意味著可以同時容納更多連網裝置，有助于推動物聯網及智能城市等未來趨勢，低延遲意味著信息傳輸?shù)姆磻?yīng)時間很短，訊息回復可以更實時，有助于實現自駕車，減少道路行車風險，高傳輸速率則是有助于推動大數據及AI云端運算，以及云端影音產業發展。


由于5G的使用頻段頻率比4G更高，其訊號容易受到干擾或遮蔽，尤其是高頻的毫米波（mmWave），傳輸距離將遠不如低頻頻段，因此若要提升5G高頻訊號的覆蓋率，勢必要部署更多的基地臺，這也是小基站備受矚目的原因。圖二為5G基地臺的示意圖，為了滿足都市人潮密集區因語音、視訊和數據流量增加帶來頻率帶寬消耗需求；將迫使電信商建設更多小基站，以符合使用者的需求。因此小基站將是在5G終端裝置外，另一個規?？捎^的市場。

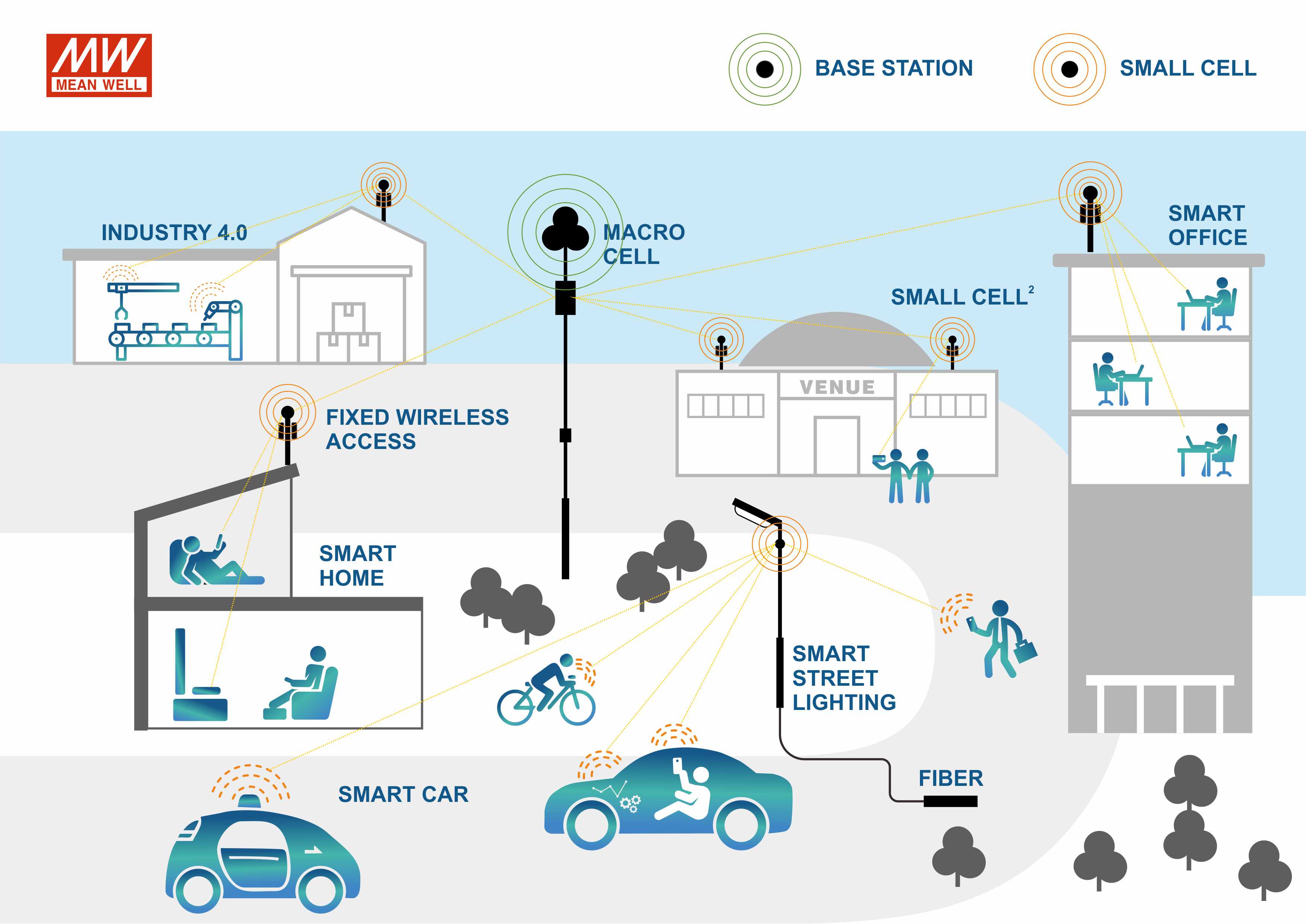

圖二 5G基地臺配置示意圖


如圖三這些小基站的設備一樣需要使用電源供應器，且因?yàn)榻ㄔO(shè)在戶外或者環境比較惡劣的地方，故建議應使用明緯HEP系列，以提升整個基站的信賴性。使用者數量決定了小基站功率需求，當電源供應器功率需求大于1000W的基站應用，建議可以采用UHP-1500/2500系列，設備商只需將電源內置于防水/防塵/散熱機構，電源供應器所產生的熱能則是利用傳導方式透過設備結構散熱。



圖三 小基站設備


為提供更完整的抗惡劣環境使用電源產品，明緯新增加HEP-1000-W系列。外觀差異如圖四所示，此系列與先前HEP-1000產品最大的差異在于HEP-1000-W系列輸入及輸出端點采用戶外防水線材，電源本體符合IP67防塵/防水規范，讓此電源產品使用于戶外用儀器設備或高濕氣/高粉塵環境，如4G/5G通訊基站、雷射機臺及充電相關產品等時，更無后顧之憂。

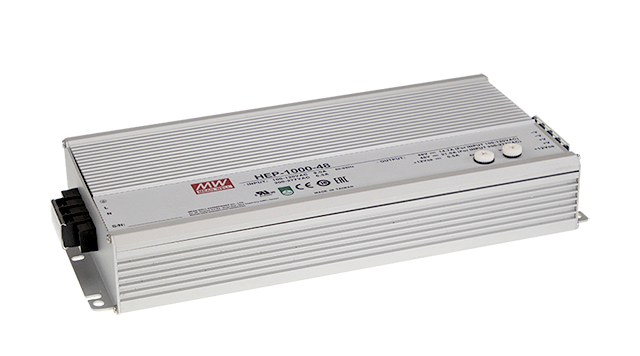

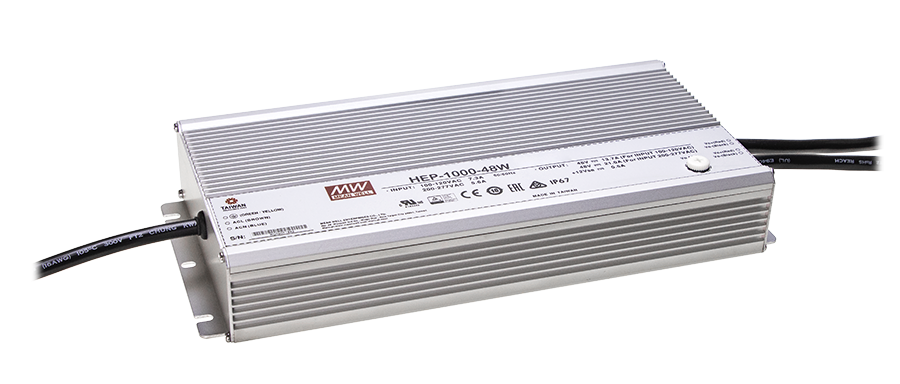

圖四 HEP-1000與HEP-1000-W的差異

HEP-1000系列導入明緯獨特全灌膠密封設計，并于機體內部灌滿導熱膠無風扇設計，有效幫助零件散熱及避免電源安裝在高粉塵和高濕氣環境所帶來的故障問題，可減少整體維護成本，確保設備能夠長時間穩定運轉。

HEP-1000 全系列功能總表:
I/O TYPE □: Function type Communication protocol   Note
端子式輸出
HEP-1000-□ 		 Blank PMbus       In stock
CAN CANbus     By request
防水線材輸出
HEP-1000-W□		 Blank PV/PC programmable By request
PM PMbus By request
CAN CANbus By request
CPM Charger with PMbus By request
CCAN Charger with CANbus By request
  *備注: 端子式輸出機型，具備充電功能可透過SBP-001 電池編程器或 PMbus/CANbus通訊功能設定



HEP-1000-W系列一樣具備電源及充電機型，輸出可程控電壓和電流功能(PV/PC)，透過外加直流電壓即可寬范圍調整輸出電壓50%~125%及電流20%~100%，滿足設備連接各式負載和控制需求，適合應用于各種電解及通訊設備、充電設備和雷射應用裝置等。具備標準通訊協議PMBus及CANBus供選購，可讓電源無縫整合至高階系統，使其成為受控制的周邊裝置，帶來省電、易于監控、系統與電源供應之間快速通訊整合等效益，適合用在具有數字電源管理需求的設備。

  • IP67全密閉灌膠設計，適合戶外設備應用
  • 具PFC及效率高達96%設計
  • 寬工作溫度范圍-40~+70℃
  • 可承受10G 震動測試
  • 輸出電壓及電流值可調整
  • 充電曲線可依電池特性調整
  • 保護功能:過電壓/過負載/短路/過溫度
  • 具PMbus/CANbUS通訊接口
  • 具DC OK 訊號及12V輔源設計
  • 6年保固


明緯高功率高效電源供應產品線齊全，產品質量信賴度高，相關產品符合5G產業應用需求，產品發展策略可因應未來5G發展需求，相關5G應用需求可直接洽詢明緯業務與技術人員。
